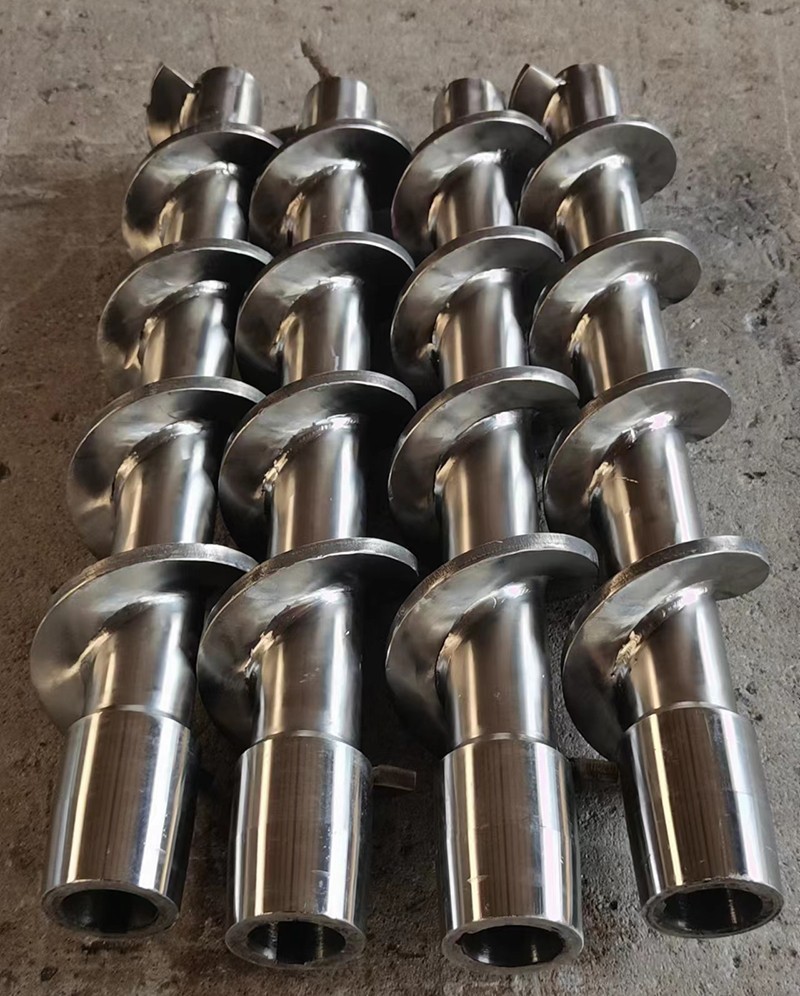

螺旋絞龍葉片傳動原理:由電機驅動,經減速機減速后,通過皮帶連接分為兩路,每路與錐模蝸輪減速機相連。
軋制方法:設計專用機床,在空間中以特定角度旋轉一對圓錐形模具,移動一塊扁材(寬度(Dd)/2),扁材通過擠壓使其發生塑性變形,制成一側通過擠壓成型縮短塑性變形長度進入葉片內孔尺寸,另一側通過擠壓成型塑性變形。擋板輪系統沿輪子溢出,形成螺旋。沿螺旋軸模具滾壓成螺旋絞龍葉片形狀。大家可以通過調整擋輪系統來控制螺旋絞龍葉片的螺距,螺桿軸模具與螺桿軸尺寸相同。
螺旋絞龍葉片的內孔為螺旋軸外圓的大小。由于扁材的寬度不變,保持(Dd)/2,所以螺旋葉片的外圓尺寸為R=r+ (Dd)/2,即R = r + c,與理論公式相同。
在這種方法中,將扁平材料(寬度(Dd)/2)直接軋制并用專用機床成型。這樣節省的材料很少,大大提高了經濟效益。專用機床生產效率高,機床可連續運轉,螺旋絞龍葉片輸出達到一定長度后可切斷線,這種方法適合大批量生產。
